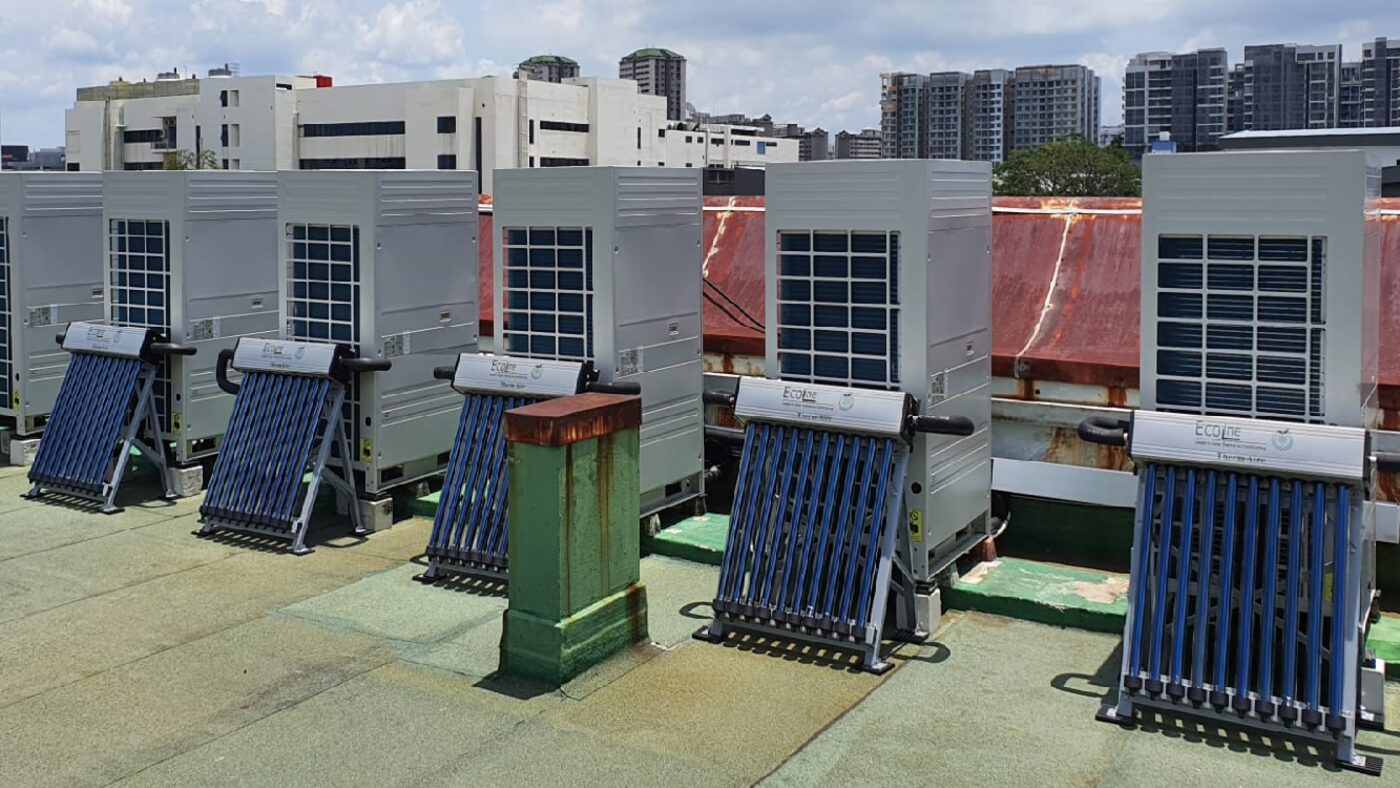

Rooftop condensing units paired with evacuated tube solar collectors
Solar thermal cooling · Singapore太阳能热制冷 · 新加坡تبريد شمسي حراري · سنغافورةСолнечное охлаждение · Сингапур

Air-conditioning that runs on heat you already have.用你已经拥有的热量来制冷。تكييفٌ يعمل بالحرارة التي تملكها أصلاً.Кондиционирование на тепле, которое у вас уже есть.

Therm-Aire uses solar and ambient heat to do part of the compressor's work. Same cooling, same indoor units, a third less electricity — measured, not modelled.

Therm-Aire 以太阳能与环境热能替代压缩机的部分做功。制冷效果不变、室内机不变,用电减少约三分之一——数据来自实测,而非模型推算。

يستخدم Therm-Aire الحرارة الشمسية والمحيطة لأداء جزء من عمل الضاغط. نفس التبريد، نفس الوحدات الداخلية، وثلثٌ أقل من الكهرباء — بقياسٍ فعلي لا بنمذجة.

Therm-Aire использует солнечное и окружающее тепло, выполняя часть работы компрессора. То же охлаждение, те же внутренние блоки — и на треть меньше электроэнергии. Измерено, а не смоделировано.

37% less electricity than a benchmark inverter system较对标变频系统的实测节电كهرباء أقل من نظام إنفرتر مرجعيменьше электроэнергии, чем у эталонной инверторной системы BCA Academy monitored test, 4.5 days新加坡建设局学院 BCAA 监测实验,4.5 天اختبار مراقَب من أكاديمية BCA لمدة 4.5 يومконтрольный тест BCA Academy, 4,5 дня
~2 yrs reported payback on the added system cost系统增量成本的回收周期فترة استرداد التكلفة الإضافية للنظامокупаемость дополнительной стоимости системы Reported figure; varies by tariff and load profile报道口径,随电价与负荷曲线而异رقم معلَن؛ يختلف حسب التعرفة ونمط الحملпо опубликованным данным; зависит от тарифа и нагрузки
1,000 RT solar cooling plant, UN project in Khartoum联合国喀土穆项目太阳能制冷站محطة تبريد شمسي، مشروع الأمم المتحدة في الخرطومстанция солнечного охлаждения, проект ООН в Хартуме Commissioned 2008, with two-day thermal storage2008 年投运,配两日储热دخلت الخدمة عام 2008 مع تخزين حراري ليومينвведена в 2008 г., тепловой аккумулятор на двое суток
15+ yrs continuous operation in extreme heat极端高温环境下连续运行تشغيل متواصل في حرٍّ شديدнепрерывной работы в экстремальной жаре Sudan installations, in service since 2008苏丹项目自 2008 年起在役منشآت السودان في الخدمة منذ 2008объекты в Судане работают с 2008 года

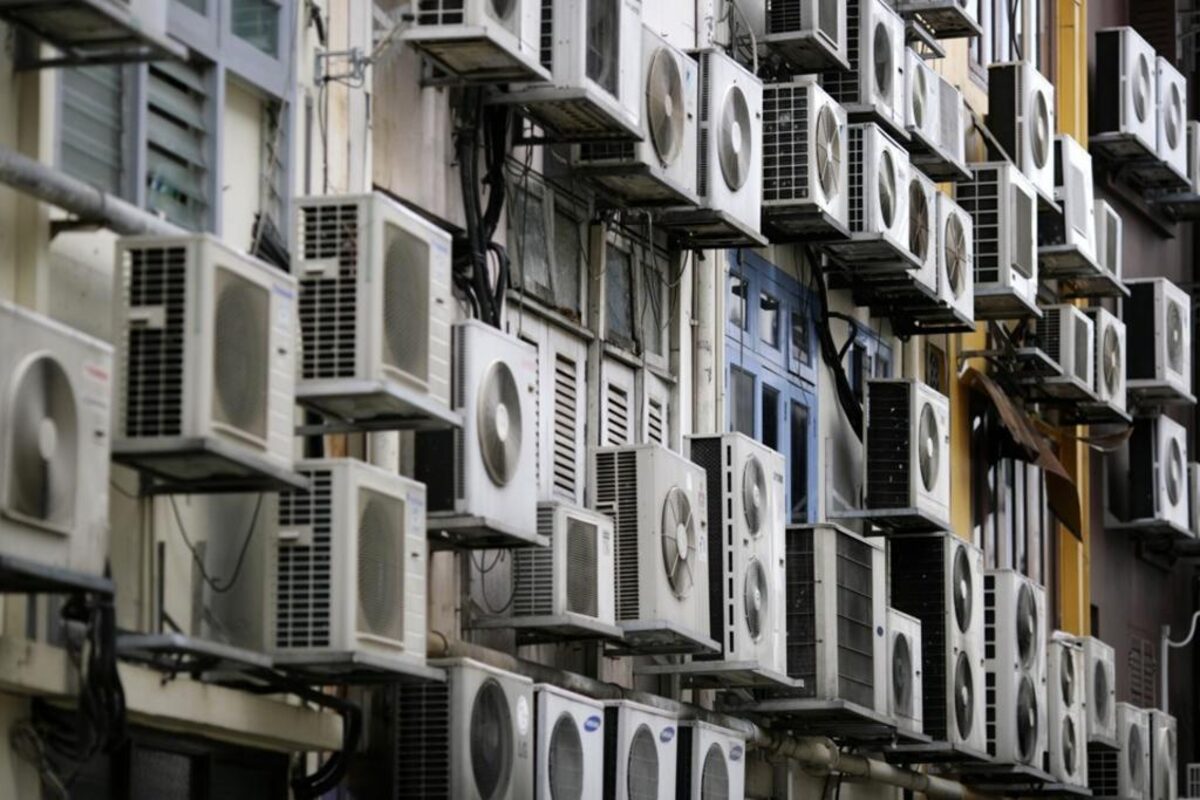

Dense array of conventional condensing units on a building facade
The problem问题所在المشكلةПроблема

In a tropical climate, cooling is the bill.在热带气候里,空调就是那张电费单。في المناخ الاستوائي، التبريد هو فاتورة الكهرباء.В тропическом климате охлаждение — это и есть счёт за свет.

Air-conditioning is the largest single electrical load in most buildings in a hot, humid climate, and almost all of that load sits in one component: the compressor. It runs whenever the building is occupied, and it runs hardest on exactly the days when the sun is strongest.

在湿热气候中,空调是绝大多数建筑最大的单项用电负荷,而这项负荷几乎集中在一个部件上——压缩机。只要建筑在使用,它就在运行;而它负荷最重的时刻,恰恰是阳光最强的时候。

التكييف هو أكبر حمل كهربائي منفرد في معظم المباني ذات المناخ الحار الرطب، ويتركز هذا الحمل كله تقريباً في مكوّن واحد: الضاغط. فهو يعمل ما دام المبنى مشغولاً، ويبلغ ذروة جهده في الأيام التي تشتد فيها الشمس.

В жарком влажном климате кондиционирование — крупнейшая статья энергопотребления большинства зданий, и почти вся эта нагрузка приходится на один узел: компрессор. Он работает, пока здание используется, и тяжелее всего — именно в дни самого сильного солнца.

That coincidence is the opportunity. The energy that makes a building hot is the same energy that can be put to work inside its refrigeration cycle.

这一巧合正是机会所在。使建筑变热的那份能量,与可以被引入制冷循环去做功的那份能量,本是同一份。

هذه المصادفة هي الفرصة بعينها. فالطاقة التي تُسخّن المبنى هي ذاتها الطاقة التي يمكن تشغيلها داخل دورة التبريد.

В этом совпадении и кроется возможность. Энергия, нагревающая здание, — та же энергия, которую можно заставить работать внутри холодильного цикла.

How Therm-Aire worksTherm-Aire 如何工作كيف يعمل Therm-AireКак работает Therm-Aire

Four steps, one unchanged refrigeration cycle四个步骤,制冷循环本身不变أربع خطوات، ودورة تبريد لا تتغيّرЧетыре шага — и неизменный холодильный цикл

Therm-Aire is not a solar panel driving an air-conditioner with electricity. It is a thermal stage added to the refrigerant circuit itself — which is why the saving shows up on the compressor, the part that actually consumes the power.

Therm-Aire 不是"用光伏板发电去带动空调"。它是在制冷剂回路本身上增加的一个热力环节——因此节能直接体现在真正耗电的部件上:压缩机。

‏Therm-Aire ليس لوحاً شمسياً يشغّل مكيفاً بالكهرباء، بل مرحلة حرارية تُضاف إلى دائرة وسيط التبريد نفسها — ولهذا يظهر التوفير عند الضاغط، وهو الجزء الذي يستهلك الطاقة فعلاً.

Therm-Aire — это не солнечная панель, питающая кондиционер электричеством. Это тепловая ступень, встроенная в сам контур хладагента, поэтому экономия возникает на компрессоре — узле, который и потребляет энергию.

1

Collect集热التجميعСбор тепла

Evacuated tube collectors capture solar radiation and ambient heat — including the waste heat around the outdoor unit.

真空管集热器吸收太阳辐射与环境热能,包括室外机周边的废热。

تلتقط المجمّعات ذات الأنابيب المفرّغة الإشعاع الشمسي والحرارة المحيطة، بما فيها الحرارة المهدورة حول الوحدة الخارجية.

Вакуумные трубчатые коллекторы улавливают солнечное излучение и окружающее тепло, включая сбросное тепло вокруг наружного блока.

2

Superheat过热التحميص الحراريПерегрев

That heat is transferred to the refrigerant before it reaches the compressor, raising its temperature and pressure.

该热量在制冷剂进入压缩机之前传递给制冷剂,提升其温度与压力。

تُنقل هذه الحرارة إلى وسيط التبريد قبل وصوله إلى الضاغط، فترتفع درجة حرارته وضغطه.

Это тепло передаётся хладагенту до входа в компрессор, повышая его температуру и давление.

3

Compress less少做功ضغطٌ أقلМеньше сжатия

The compressor starts from a higher point in the cycle, so it draws less electrical power to deliver the same cooling.

压缩机从循环中更高的起点开始工作,因而以更少的电功率输出同样的制冷量。

يبدأ الضاغط عمله من نقطة أعلى في الدورة، فيسحب طاقة كهربائية أقل لتقديم التبريد نفسه.

Компрессор стартует с более высокой точки цикла и потребляет меньше электроэнергии при том же охлаждении.

4

Deliver交付التسليمРезультат

Cooling output, indoor units and controls stay conventional. Occupants notice the comfort, not the technology.

制冷输出、室内机与控制方式均保持常规。使用者感受到的是舒适度,而不是技术本身。

يبقى ناتج التبريد والوحدات الداخلية وأجهزة التحكم تقليدية. يلاحظ المستخدمون الراحة لا التقنية.

Холодопроизводительность, внутренние блоки и управление остаются обычными. Люди замечают комфорт, а не технологию.

Recorded electricity consumption, side-by-side test并行对比实验的实测耗电量استهلاك الكهرباء المسجَّل في اختبار متوازٍЗамеренное энергопотребление в параллельном тесте
Two systems, same conditions, 4.5-day monitored period两套系统,相同工况,4.5 天监测周期نظامان، ظروف واحدة، فترة مراقبة 4.5 يومДве системы, одинаковые условия, 4,5 дня наблюдений
Benchmark inverter system对标变频系统نظام إنفرتر مرجعيЭталонная инверторная система
62.0 kW
Popular branded inverter unit · 62.0 kW recorded主流品牌变频机组 · 实测 62.0 kWوحدة إنفرتر من علامة شائعة · 62.0 كيلوواط مسجَّلةИнверторный блок популярной марки · замер 62,0 кВт
Therm-AireTherm-AireTherm-AireTherm-Aire
38.9 kW
Therm-Aire solar thermal system · 38.9 kW recordedTherm-Aire 太阳能热制冷系统 · 实测 38.9 kWنظام Therm-Aire الشمسي الحراري · 38.9 كيلوواط مسجَّلةСистема Therm-Aire · замер 38,9 кВт
23.1 kW lower — a 37% saving降低 23.1 kW —— 节电 37%انخفاض 23.1 كيلوواط — توفير 37%На 23,1 кВт меньше — экономия 37%
Test conducted and monitored by the BCA Academy, comparing the Therm-Aire solar air-conditioning system with a popular branded inverter system over a 4.5-day period. Figures are reproduced as recorded in the test summary. 实验由新加坡建设局学院 BCAA 执行并监测,在 4.5 天周期内对比 Therm-Aire 太阳能空调系统与一款主流品牌变频系统。数值按实验结果摘要原文列示。 أُجري الاختبار وروقب من قبل أكاديمية BCA، بمقارنة نظام Therm-Aire الشمسي مع نظام إنفرتر من علامة شائعة على مدى 4.5 يوم. الأرقام منقولة كما وردت في ملخص الاختبار. Тест проведён и контролировался BCA Academy: система Therm-Aire сравнивалась с инверторной системой популярной марки в течение 4,5 дней. Цифры приведены по протоколу испытаний.
Measured, not modelled实测,而非推算مقاسٌ لا مفترَضИзмерено, а не смоделировано

An independent test, not a brochure number一份独立实测,而不是宣传册上的数字اختبار مستقل، لا رقم في كتيّب دعائيНезависимый тест, а не цифра из буклета

Energy-saving claims in cooling are easy to make and hard to trust. Ours was measured by the BCA Academy — the training and research arm of Singapore's Building and Construction Authority — running both systems side by side under the same conditions.

制冷行业的节能宣称容易提出、难以取信。我方的数据由新加坡建设局学院 BCAA(建设局的培训与研究机构)实测得出,两套系统在相同工况下并行运行。

ادعاءات توفير الطاقة في التبريد سهلة الإطلاق صعبة التصديق. أما رقمنا فقد قاسته أكاديمية BCA — الذراع التدريبية والبحثية لهيئة البناء والتشييد في سنغافورة — بتشغيل النظامين جنباً إلى جنب في الظروف نفسها.

Заявления об экономии в охлаждении легко делать и трудно проверять. Наши данные измерила BCA Academy — учебно-исследовательское подразделение Управления строительства Сингапура, — запустив обе системы бок о бок в одинаковых условиях.

Savings on any individual building depend on solar exposure, load profile and how the system is sized. We would rather size it properly on your building than quote you a range.

具体建筑的节能幅度取决于日照条件、负荷曲线与系统选型。与其给出一个笼统区间,我们更愿意针对贵方建筑做一次认真的选型测算。

يعتمد التوفير في كل مبنى على التعرض الشمسي ونمط الحمل وحجم النظام. نفضّل أن نحدد الحجم المناسب لمبناك بدقة بدلاً من إعطائك نطاقاً عاماً.

Экономия в конкретном здании зависит от инсоляции, профиля нагрузки и подбора системы. Мы предпочитаем сделать точный расчёт для вашего здания, а не называть общий диапазон.

Where it fits适用场景أين يناسبГде применимо

Buildings that cool all day, every day全天候持续制冷的建筑مبانٍ تُبرَّد طوال اليوم، كل يومЗдания, которые охлаждаются весь день, каждый день

The economics favour continuous cooling loads under strong sun. That covers most of the tropical and desert building stock.

在强日照下持续运行的制冷负荷,经济性最佳——这涵盖了热带与沙漠气候下的绝大多数建筑类型。

الجدوى الاقتصادية تكون في أفضل حالاتها مع أحمال التبريد المستمرة تحت شمس قوية — وهذا يشمل معظم مباني المناطق الاستوائية والصحراوية.

Экономика максимально выгодна при непрерывной холодильной нагрузке под сильным солнцем — а это большинство зданий тропиков и пустынь.

Residential & public housing住宅与公共住房السكني والإسكان العامЖильё и социальные дома

Split systems for apartments and public housing blocks, retrofitted to existing indoor units.

面向公寓与公共住房的分体式系统,可在既有室内机基础上加装改造。

أنظمة سبليت للشقق ومجمعات الإسكان العام، تُركَّب على الوحدات الداخلية القائمة.

Сплит-системы для квартир и жилых комплексов с дооснащением существующих внутренних блоков.

Campuses & institutions校园与机构建筑الجامعات والمؤسساتКампусы и учреждения

Student hostels, teaching blocks and civic buildings with predictable daytime occupancy.

学生宿舍、教学楼与市政建筑,白天使用规律、负荷可预测。

سكن الطلاب والمباني التعليمية والمدنية ذات الإشغال النهاري المنتظم.

Общежития, учебные корпуса и общественные здания с предсказуемой дневной загрузкой.

Healthcare医疗建筑الرعاية الصحيةМедицина

Wards and clinical areas that must be cooled continuously, where every kilowatt is a running cost.

病房与诊疗区域须持续制冷,每一度电都是长期运营成本。

أجنحة ومناطق سريرية تتطلب تبريداً متواصلاً، حيث كل كيلوواط تكلفة تشغيلية.

Палаты и клинические зоны с непрерывным охлаждением, где каждый киловатт — статья расходов.

Hospitality & resorts酒店与度假村الفنادق والمنتجعاتОтели и курорты

Room-by-room cooling in high-sun locations, where energy is one of the largest operating lines.

强日照地区的分房制冷,能源支出是最大的运营成本项之一。

تبريد غرفة بغرفة في مواقع شديدة الشمس، حيث الطاقة من أكبر بنود التشغيل.

Покомнатное охлаждение в солнечных регионах, где энергия — одна из главных статей затрат.

Telecom & data facilities通信与数据设施الاتصالات ومراكز البياناتТелеком и дата-центры

Equipment rooms and edge facilities with a flat, year-round thermal load.

设备机房与边缘设施,全年热负荷平稳。

غرف معدات ومنشآت طرفية بحمل حراري ثابت على مدار السنة.

Аппаратные и периферийные объекты с ровной круглогодичной тепловой нагрузкой.

High-ambient climates高温气候地区المناخات شديدة الحرارةЖаркий климат

Gulf and Sahel conditions, where conventional systems lose capacity exactly when it is needed most.

海湾与萨赫勒地区,常规系统恰在最需要制冷时出现能力衰减。

ظروف الخليج والساحل الأفريقي، حيث تفقد الأنظمة التقليدية قدرتها في وقت الحاجة القصوى بالذات.

Условия Персидского залива и Сахеля, где обычные системы теряют мощность именно тогда, когда она нужнее всего.

Track record项目履历سجل الإنجازОпыт

Proven where cooling is hardest在最严苛的制冷环境中得到验证مُثبَت حيث يكون التبريد أصعبПроверено там, где охлаждать труднее всего

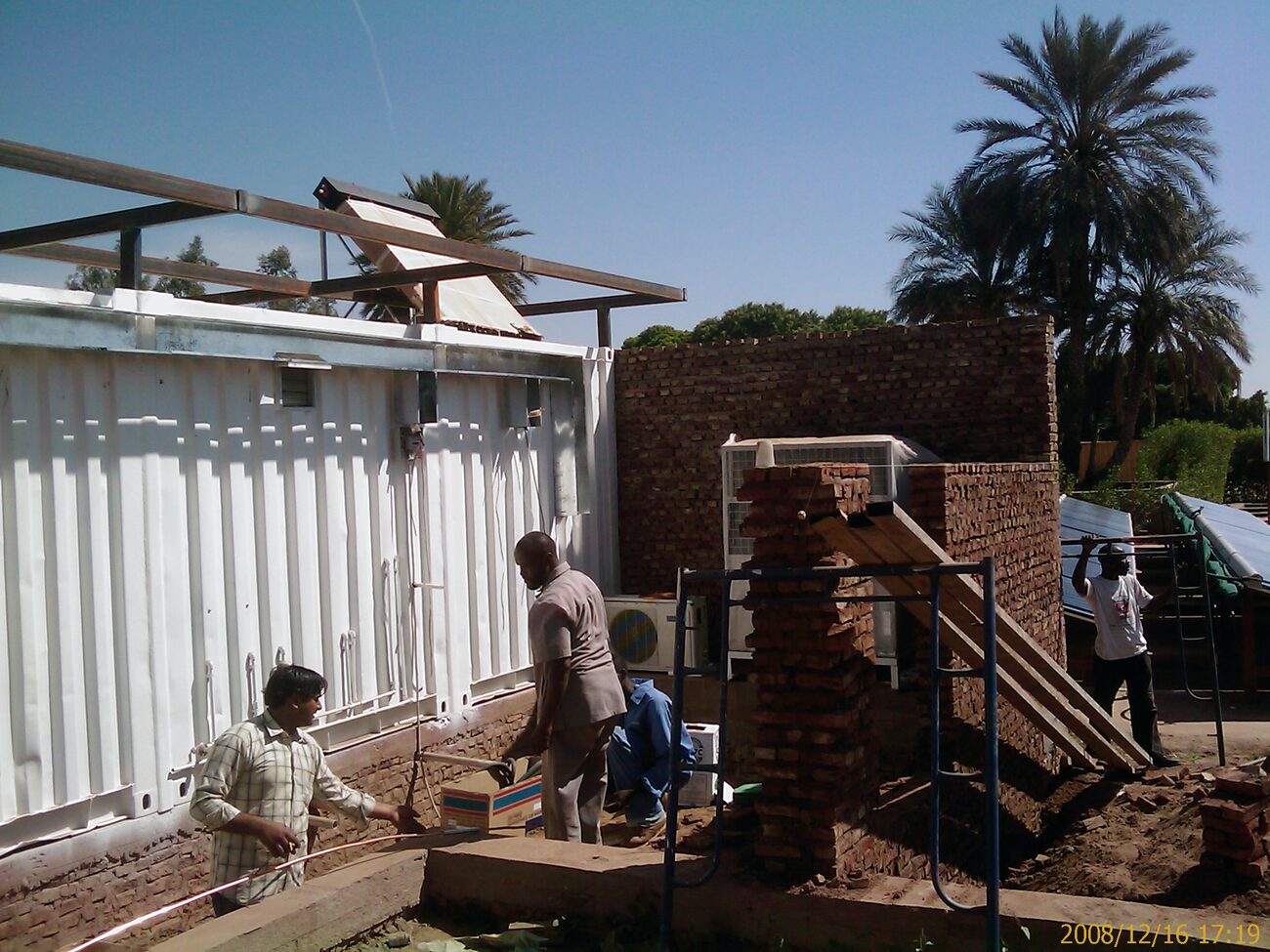

Solar thermal cooling installation on worker accommodation containers, Sudan, 2008

United Nations, Sudan联合国 · 苏丹الأمم المتحدة · السودانООН · Судан

The world's first direct-expansion solar thermal cooling deployment: 99 accommodation containers, 24,000 BTU each, over 40% savings — maintained locally ever since.

全球首个直膨式太阳能热制冷应用:99 个住宿集装箱,单台 24,000 BTU,节能超过 40%,此后一直由当地维护。

أول تطبيق في العالم للتبريد الشمسي الحراري بالتمدد المباشر: 99 حاوية سكنية بقدرة 24,000 وحدة حرارية لكل منها، وتوفير يتجاوز 40% — وتُصان محلياً منذ ذلك الحين.

Первое в мире применение солнечного охлаждения прямого испарения: 99 жилых контейнеров по 24 000 BTU, экономия более 40% — обслуживается на месте по сей день.

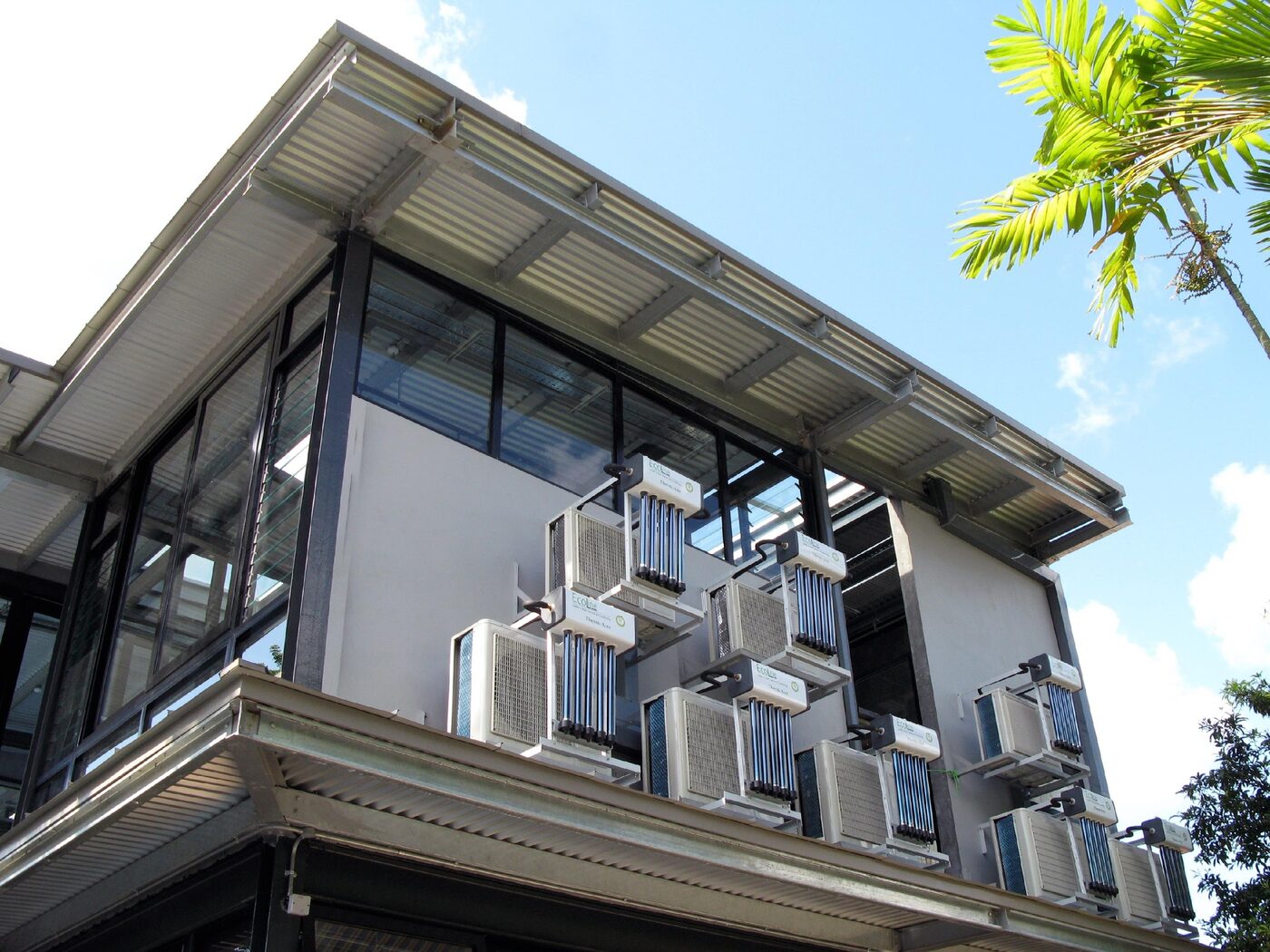

Wall-mounted condensing units with solar thermal collectors on a tropical building

Singapore institutions新加坡机构建筑مؤسسات سنغافورةУчреждения Сингапура

University hostels, telecom and technology buildings and a private hospital — the demanding end of the Singapore market, where certification and reliability both count.

大学宿舍、通信与科技园区楼宇及一家私立医院——新加坡市场中要求最高的一端,认证与可靠性缺一不可。

سكن جامعي ومبانٍ للاتصالات والتقنية ومستشفى خاص — الطرف الأكثر تطلباً في سوق سنغافورة، حيث الاعتماد والموثوقية كلاهما مهم.

Университетские общежития, здания телекома и технопарков, частный госпиталь — самый требовательный сегмент сингапурского рынка, где важны и сертификация, и надёжность.

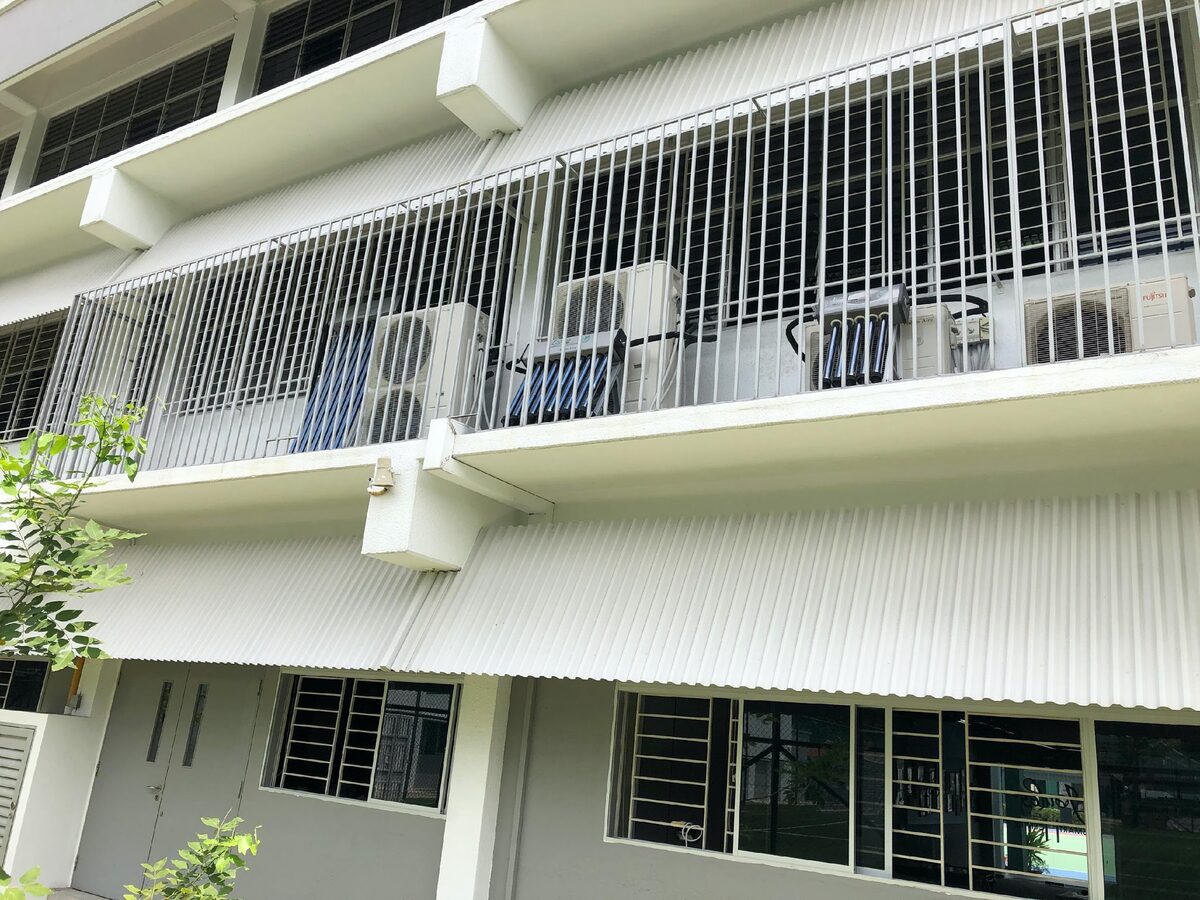

Solar thermal cooling units installed along an institutional building walkway

Regional deployments区域项目مشاريع إقليميةРегиональные проекты

Hotels, resorts and hospitals across Southeast Asia and the Middle East, from single blocks to whole-site retrofits.

东南亚与中东的酒店、度假村与医院,覆盖从单栋楼宇到整场地改造的不同规模。

فنادق ومنتجعات ومستشفيات عبر جنوب شرق آسيا والشرق الأوسط، من مبنى واحد إلى إعادة تجهيز مواقع كاملة.

Отели, курорты и больницы Юго-Восточной Азии и Ближнего Востока — от отдельных корпусов до модернизации целых объектов.

Recognition认证与荣誉الاعتمادات والجوائزПризнание

Certified, tested and awarded in Singapore在新加坡获得认证、实测与奖项معتمَد ومختبَر ومكرَّم في سنغافورةСертифицировано, испытано и отмечено наградами в Сингапуре

Certification status is reconfirmed for every project — ask us for the current certificates when you enquire.

每个项目均会重新确认认证状态——询价时可向我们索取当期证书。

تُعاد مراجعة حالة الاعتماد لكل مشروع — اطلب منا الشهادات السارية عند الاستفسار.

Статус сертификации подтверждается для каждого проекта — запросите актуальные сертификаты при обращении.

BCA Green Mark product certification建设局绿色标志产品认证شهادة المنتج Green Markсертификат продукта Green Mark SGBC certified green product绿色建筑委员会认证绿色产品منتج أخضر معتمَدсертифицированный «зелёный» продукт BCA Academy third-party test data建设局学院第三方实测数据بيانات اختبار من طرف ثالثданные независимых испытаний IES 2019 Prestigious Engineering Achievement Award工程师学会著名工程成就奖جائزة الإنجاز الهندسي المرموقةпремия за инженерные достижения ASEAN 2019 Outstanding Engineering Achievement Award东盟杰出工程成就奖جائزة الإنجاز الهندسي المتميزпремия АСЕАН за выдающиеся инженерные достижения NUS joint development programme新加坡国立大学联合开发برنامج تطوير مشتركсовместная разработка с NUS

Tell us about the building.把你的建筑情况告诉我们。حدّثنا عن مبناك.Расскажите о вашем здании.

Send us the location, the cooling load and the electricity tariff, and we will come back with an indicative saving and a payback range — not a brochure.

提供地点、制冷负荷与电价,我们会给出节能测算与回收周期区间——而不是一本宣传册。

أرسل لنا الموقع وحمل التبريد وتعرفة الكهرباء، وسنعود إليك بتقدير للتوفير ونطاق للاسترداد — لا بكتيّب دعائي.

Пришлите адрес, холодильную нагрузку и тариф на электроэнергию — мы вернёмся с расчётом экономии и сроком окупаемости, а не с буклетом.
